在数字系统设计能力成为集成电路与智能硬件人才核心竞争力的今天，课堂亟需一部方法扎实、案例真实、工具落地的教材。《高级数字系统设计（从Verilog到FPGA）》历经四版打磨，把语言语法、设计方法、工程案例与EDA工具流程贯通为一条主线，构建"方法引导＋工具实操＋工程验证"的教学闭环，让学生从会写代码走到会做系统。

一、四版积累：教材是怎样长出来的

教材的成型不是一次成书，而是四版累加的结果。前两版由大连东软出版社出版：《FPGA数字系统设计实例教程》沉淀了项目化实验的体例，把加法器、自动售咖啡机、乘法器打磨成可直接进课堂的教学项目；《高级数字系统设计与Verilog HDL》立起了语言与方法的骨架；第三版的《高级数字系统设计——从Verilog到FPGA》进一步理顺了从描述到实现的叙述顺序，目前为讲义印刷使用。第四版转由化学工业出版社出版，把两条并行的线索合为一册，形成理论与实验一体的完整教材。每一版都保留了上一版被课堂验证过的部分，再补上暴露出来的短板，教材由此越用越厚实。

二、能力结构：把空白维度一个个填上

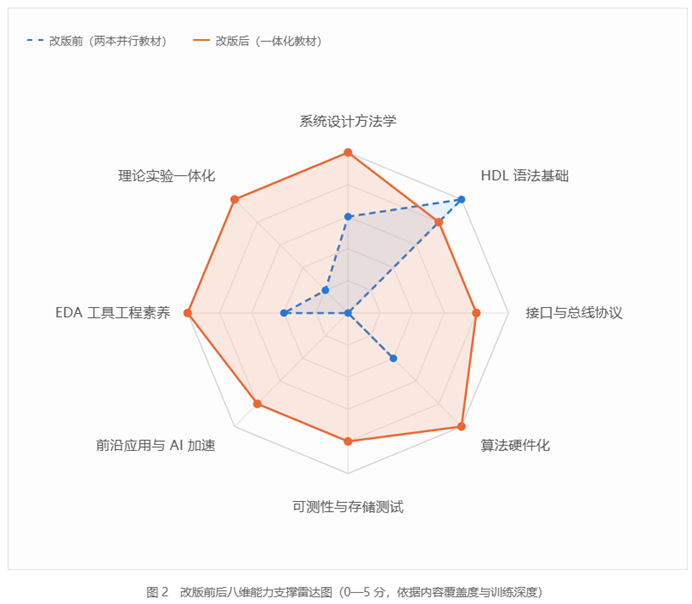

把毕业要求拆成八个能力维度逐项打分，就能看出积累的方向。早期版本的强项集中在语言语法一侧，总线协议、可测性设计、前沿应用几乎是空白；新版在保住原有强项的同时，把这些空白维度一个个补齐，图形从偏向一侧的窄叶展成接近满覆盖的多边形。学生拿到的不再是若干孤立知识点，而是一条能走通的设计链路。

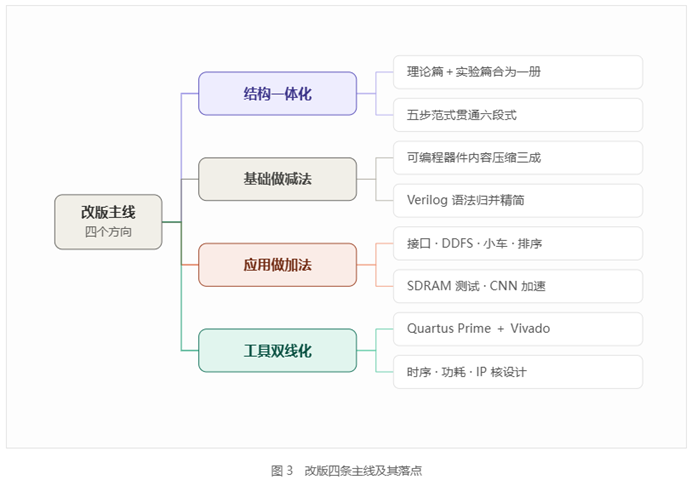

三、四条主线：新版新在哪里

结构一体化。理论与实验合为一册，"算法分析—数据通道—控制单元—Verilog描述—功能仿真"的五步范式与实验部分的六段式项目流程首尾咬合，每个项目都能留下可归档的设计文档、仿真波形与板级验证结果。

基础做减法。可编程逻辑器件与Verilog语法两部分明显精简，删去器件结构细节、归并三种描述方式，并把"Altera"更新为"Intel"，腾出的篇幅让给系统设计方法。

应用做加法。新增六组工程实例，按能力维度排开：UART与IIC对应总线协议，DDFS对应信号处理硬件化，智能小车对应控制算法实现，直接选择排序训练算法到RTL的映射，SDRAM故障测试对接可测性设计，CNN加速呼应产业热点。

工具双线化。Quartus II升级为Quartus Prime并新增Vivado，两条工具链下均覆盖优化设置、时序分析、功耗分析与IP核设计，训练时序收敛、功耗预算与IP复用三项工程素养。
